高温高压电动焊接闸阀

高温高压电动焊接闸阀1、制造与验收技术条件按E101和JB/T3595-2002的规定。2、阀门试验按JB/T3595-2002和JB2640-81的规定，阀门密封试验和尚密封试验压力按JB/T3595-2002的规定。3、结构长度按E101的规定或用户提供尺寸。4、焊接坡口按电力工业管理标准78DG的规定或用户提供尺…

1、制造与验收技术条件按E101和JB/T3595-2002的规定。
2、阀门试验按JB/T3595-2002和JB2640-81的规定，阀门密封试验和尚密封试验压力按JB/T3595-2002的规定。
3、结构长度按E101的规定或用户提供尺寸。

4、焊接坡口按电力工业管理标准78DG的规定或用户提供尺寸。

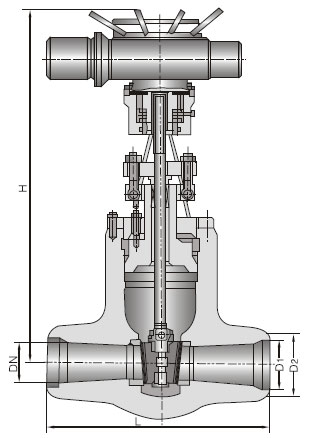

尺寸图纸：

主要尺寸：

型号	公称通径DN(mm)	主要尺寸（mm）
		L	D1	D2
Z962H-200 Z960Y-200 Z962Y-P54 100V Z960Y-P54 100V	150	700	164	200
	175	750	186	223
	200	800	200	262
	225	850	233	282
	250	950	275	325
	300	1194	312	380
	350	1300	366	430
	400	1450	410	470
	500	1600	500	570
	600	1750	580	640
Z960Y-320 Z960Y-P57 170V	150	700	150	200
	175	750	170	225
	200	800	200	262
	225	850	207	283
	250	950	250	325
	300	1194	265	377
	350	1300	366	430
	400	1450	410	470
	500	1600	500	570
	600	1750	580	640
Z962H-250 Z960Y-250 Z962Y-P54 140V Z960Y-P54 140V	150	700	150	200
	175	750	176	223
	200	800	200	262
	225	850	220	282
	250	950	265	325
	300	1194	305	380
	350	1300	366	430
	400	1450	410	470
	500	1600	500	570
	600	1750	580	640
