HH44X微阻缓闭止回阀又称微阻缓闭止回阀,具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。主要用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并且有效地…
HH44X微阻缓闭止回阀产品概述：
HH44X微阻缓闭止回阀又称微阻缓闭止回阀,具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。主要用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并且有效地减少阀门关闭水锤压力，可保障管网安全运行。
微阻缓闭止回阀结构特点:
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
微阻缓闭止回阀主要零部件材质：
零件名称 | 阀体、阀盖 | 阀 瓣 | 阀 轴 |
材 料 | 灰铸铁、铸钢 | 钢板、橡胶组合件 | 不锈钢 |
微阻缓闭止回阀主要技术参数：
型号 | 公称通径
DN（mm） | 公称压力
PN（MPa） | 试验压力Ps（MPo） | 最高工作压力
（MPa） | 工作温度 | 适用介质 |
壳体 | 密封 |
T 16
HH44X-10
H 25 | 20-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃（根
据用户要求
可达200℃） | 水、弱腐
蚀性介质 |
T
HH44X
H | 1.6 | 2.4 | 1.76 | 1.6 |
HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 |

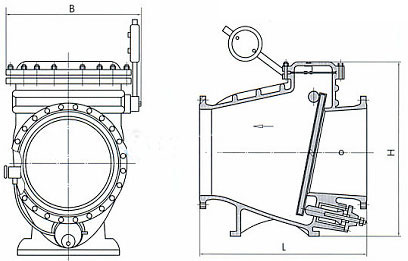

微阻缓闭止回阀主要外形连接尺寸：
公称压力 （MPa） | 公称通径DN（mm） | 尺 寸（mm） |
L | H | B |
1.0
1.6
2.5 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 |
65 | 290 | 320 | 290 |
80 | 310 | 354 | 300 |
100 | 350 | 350 | 320 |
125 | 400 | 380 | 340 |
150 | 480 | 500 | 410 |
200 | 500 | 580 | 450 |
250 | 600 | 670 | 550 |
300 | 700 | 730 | 580 |
350 | 800 | 820 | 630 |
400 | 900 | 920 | 700 |
450 | 1000 | 950 | 800 |
500 | 1100 | 1100 | 900 |
600 | 1300 | 1200 | 990 |
700 | 1400 | 1550 | 1120 |
800 | 1500 | 1700 | 1300 |
